科學和正確的提高高爐生產效率
在這方面，需要轉變觀念，要從傳統的評估高爐生產效率的指標——高爐冶煉強度高低，高爐有效容積利用系數的高低，轉變到新常態下的高爐與冶煉條件相適應的爐腹煤氣量、爐腹煤氣量指數和爐缸面積利用系數。 2.1、有效容積利用系數ηV和爐缸面積利用系數ηA
高爐是由六段，爐喉、爐身、爐腰、爐腹、爐缸、死鐵層形成的豎爐，不論高爐大小，都有這六段。但從相似原理來說，大小高爐并不是一樣的，它們的Hu?D，d?D，d1?D都不相等，造成大小高爐生產指標（業績指標）中一些指標無可比性，另一些指標則有可比性。其中高爐有效容積利用系數是無可比性的，小高爐的ηV可以達到4.0t/（m3·d），而大高爐則不能，最多也就2.5~2.6 t/（m3·d）。但是爐缸面積利用系數則相對具有可比性，大小高爐基本相同。高的80 t/（m2·d），低的60 t/（m2·d）.

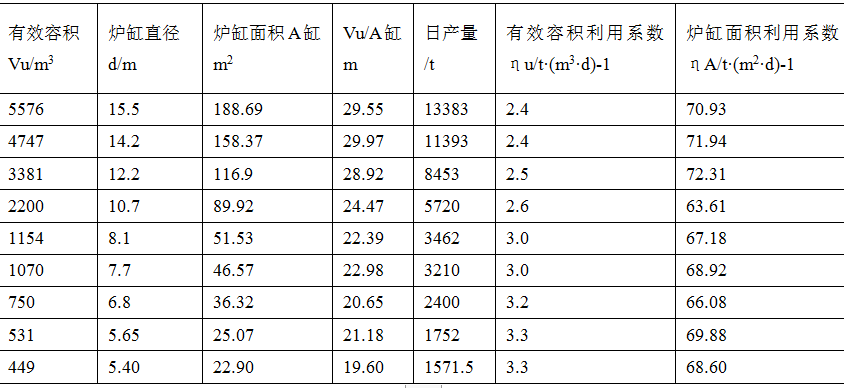

從表中可以看到小高爐ηV達到4.0t/（m3·d）與大高爐ηV達到2.5 t/（m3·d）的ηA是基本相同的，因此建議今后企業內不同容積高爐，企業之間不同容積高爐對標時采用爐缸面積利用系數來評估生產業績。 2.2 提高高爐生產效率的途徑

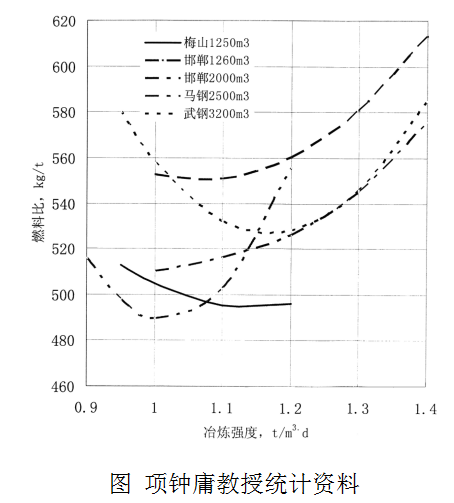

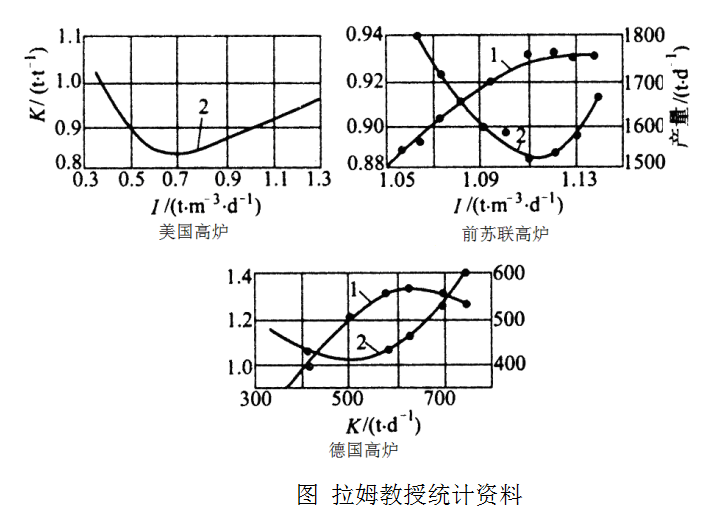

長期以來，中國煉鐵是靠不斷提高冶煉強度來達到高產，高效率。冶煉強度I、容積利用系數ηV好燃料比K存在著的關系為：ηV=I/K 通常人們認為高爐的高產高效率就是將ηV提高，從上述關系可以看到存在四個途徑使ηV提高：①I(mǎi)提高，K降低；②I提高，K不變；③I不變，K降低；④I提高，K也隨之提高，但前者提高幅度大于后者的提高，ηV仍有稍有提高。中國60余年來就是走的第4條道路，在供不應求的情況下，的確給企業帶來了效益，但也造成了中國的煉鐵燃料比高于世界平均水平約50kg/t~100kg/t。

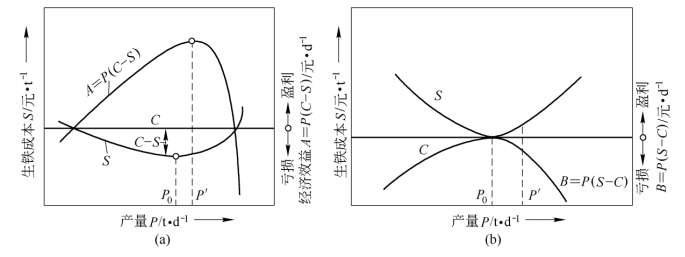

隨著冶煉條件變化；原燃料質量變化，價格攀升，環保要求嚴格，費用投資增加等生鐵成本上升，而市場波動大，產能過剩需求減少，銷售價格降低，產量與效益的關系變成另外一種狀況。這時，仍然遵循傳統的提高冶煉強度增加產量的途徑將使企業虧損。在新常態下，必須轉變觀念，要走維持與冶煉條件相適應的爐腹煤氣量大力降低能耗，即轉向第三條道路。 現在有些企業提出：目前尚有不少，煉鐵廠仍然走著高冶強高有效容積利用系數的途徑是否可行的問題，我們認為要具體分析，這要從市場供求，企業內對鐵水量的要求等方面來討論。從國家總體來說，是不提倡再走這條路，因?yàn)樗暮蠊侨剂媳壬撸芎脑黾樱珻O2排放量和粉塵等污染物排放量增加，但從個別企業來說，它原來的規劃鐵水供求不平衡，即煉鋼能力大于煉鐵能力，在煉鐵設計時，就采用了大馬拉小車的思路，即風機，設備能力大，而為追求高利用系數將高爐建的偏小，在市場看好，價格上升時，就要求高爐煉鐵加大產量，但高爐容積已固定，那就只能不顧燃料比升高，提高冶煉強度，提高有效容積利用系數來滿足煉鋼要求的鐵水量。這就是去年雖然產能淘汰了3000多噸，但總產量卻提高的原因。應該說這是暫時現象，未來將能耗，CO2排放等環保來評估企業時，這種現象將會消失。 2.2.1 如何確定與冶煉條件相適應的爐腹煤氣量問題

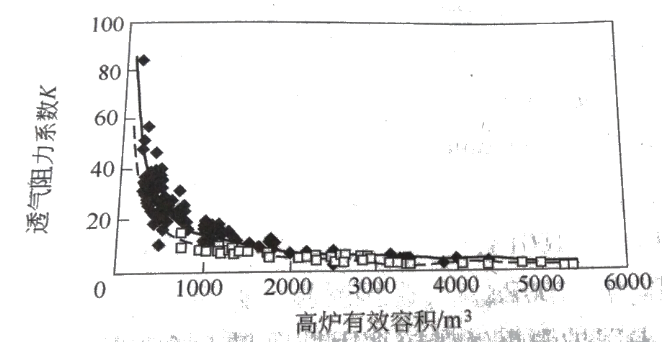

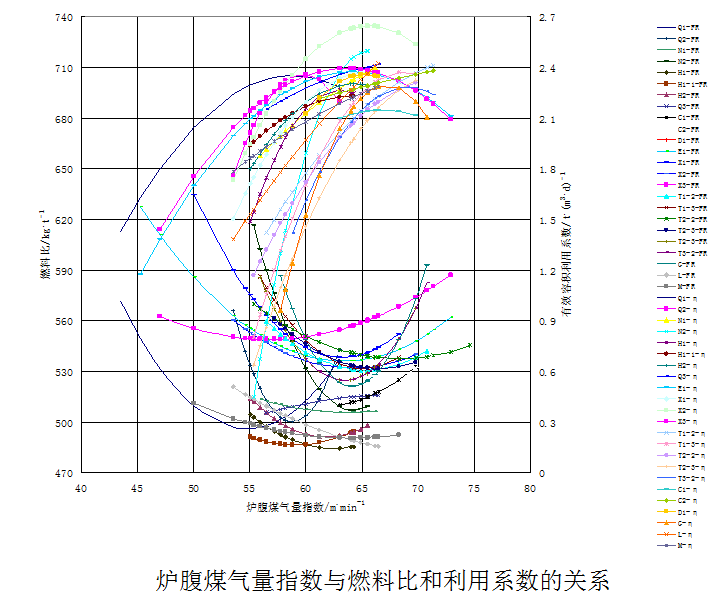

這要在尋求高爐穩定順行去解決。通過研究得到的不同容積高爐的K值示于圖5，而爐腹煤氣量指數與燃料比和有效容積利用系數的關系示于圖6。 例1 某4000m3級高爐 P熱風=0.396MPa，P頂=0.22MPa，從圖5上查出其K值在2.6~3.0，以最大的3.0值計算：
由爐腹煤氣量算出風量：V風max=6400~6500m3/min；
由風量算出冶煉強度：1.05~1.09t/(m3·d)；
在這種參數下生產獲得燃料比486~490kg/t，利用系數2.20~2.24t//(m3·d)。

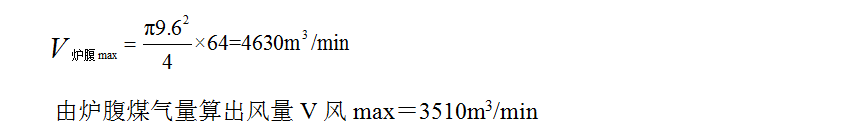

例2 某2000m3級高爐，爐缸直徑9.6m，從圖6上查出燃料比低，利用系數高時X爐腹在58～64范圍內，
2.3. 最低燃料比

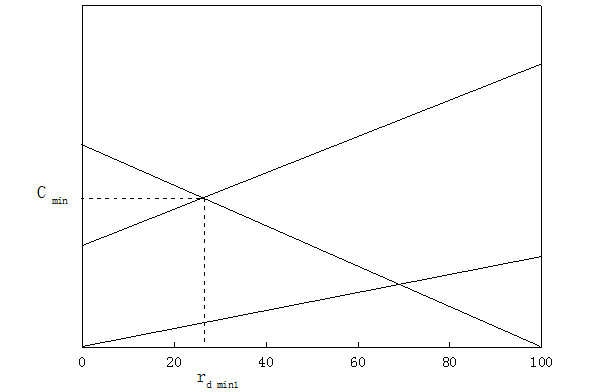

過去將最低燃料比稱理論焦比，前輩的專家教授推出不同的計算方法，本人認為目前最簡單而普遍采用的是20世紀40年代創立的C-rd法，從高爐冶煉的基本規律出發，決定最低碳消耗的是間接還原耗碳（Ci）和熱消耗碳（C熱），在這兩者平衡相等時，就是除滲碳，少量元素還原耗碳以外（即鐵還原與風口前燃燒）的最低碳消耗，從圖解上就是

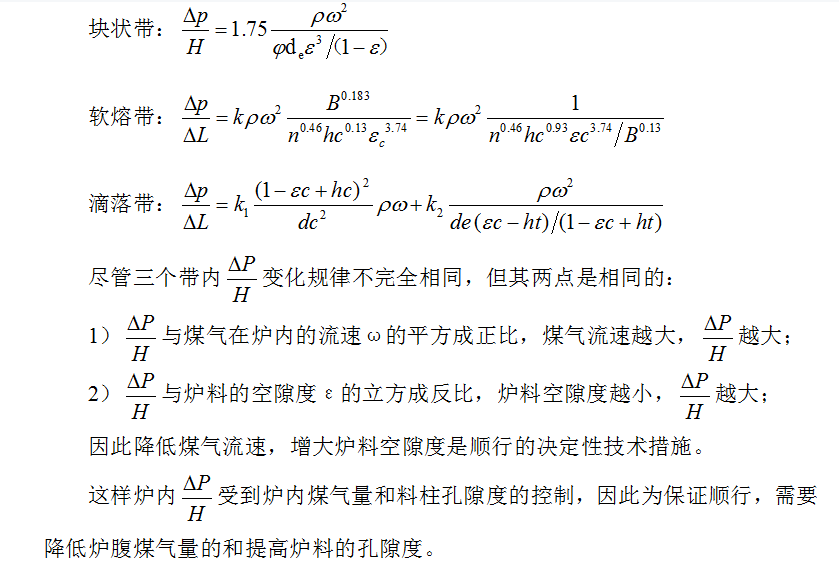

熱消耗碳與冶煉所需要的熱量多少有關，先進高爐的熱消耗在8.5～9.0GJ/t，后進的可達12GJ/t，有的甚至更高，在圖7上，熱消耗低的C熱線下移與Ci線交點也下移，碳消耗降低，燃料比低。熱消耗高的C熱線上移與Ci線交點上移，碳消耗增加，燃料比高。間接還原耗碳與高爐中上部間接還原發展程度有關，用爐頂煤氣利用率 表示間接還原發展程度，ηCO低，間接還原發展差，Ci線順時針移動，Ci升高，ηCO高的間接還原發展好。 高爐生產順利是非常重要的，爐子一旦不順行，就會造成生產的技術經濟指標惡化，失去經濟效益，根據流體力學基本規律，高爐生產順行的必要條件是： 根據流體力學規律高爐順行的條件是△P/H〈r料就是高爐任何部位的爐料的堆積密度r料要大于該部位單位高度上的壓差，如果△P/H接近r料，高爐就要難行，如果△P/H〉r料，高爐要懸料，如果難行或懸料初期上升煤氣流沖過某部位就形成管道，如果某部位下部爐料不斷下降出現空間，上部r料不斷增加，就出現崩料和塌料。 一定冶煉條件下的爐料堆積密度相對穩定，礦石×礦批堆積密度+焦炭×礦石堆積密度。噸鐵礦石消耗量由礦石含F(xiàn)e量決定。波動在1.6t/t~1.7t/t。焦炭消耗量由燃料比決定。在現在的冶煉條件下，燃料比在550kg/t，其中焦炭在350kg/t~400kg/t，焦丁35kg/t左右，噴煤120kg/t~170 kg/t。礦石的堆積密度隨含鐵量和粒度組成而波動。富塊礦2.5±0.5，燒結礦2.0±0.3，球團礦2.5±0.5t/m3。焦炭主要決定于粒度組成，大塊焦0.45t/m3~0.5 t/m3，小塊焦0.6t/m3~0.7 t/m3。這樣噸鐵入爐料的堆積密度在4t/m3左右。將它乘以批料出鐵量就可以得到每批料的堆積密度。 它既是上升煤氣對下降爐料的浮力，也是上升煤氣運動過程中的阻力損失，按照散料層中流體運動的規律推導出來的高爐內的規律是：

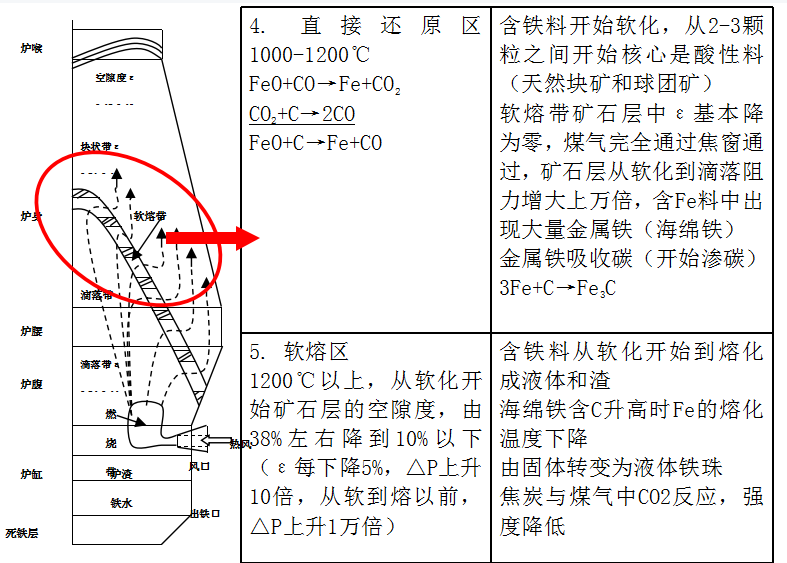

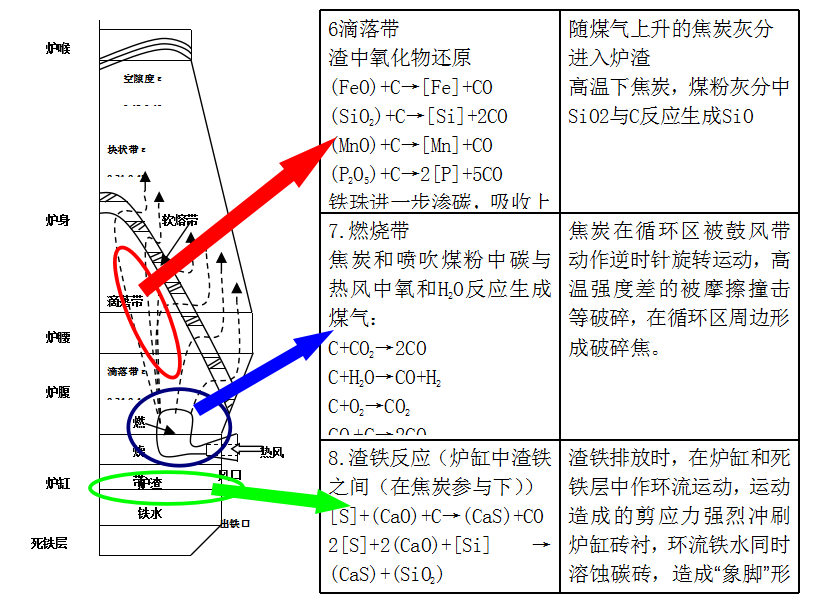

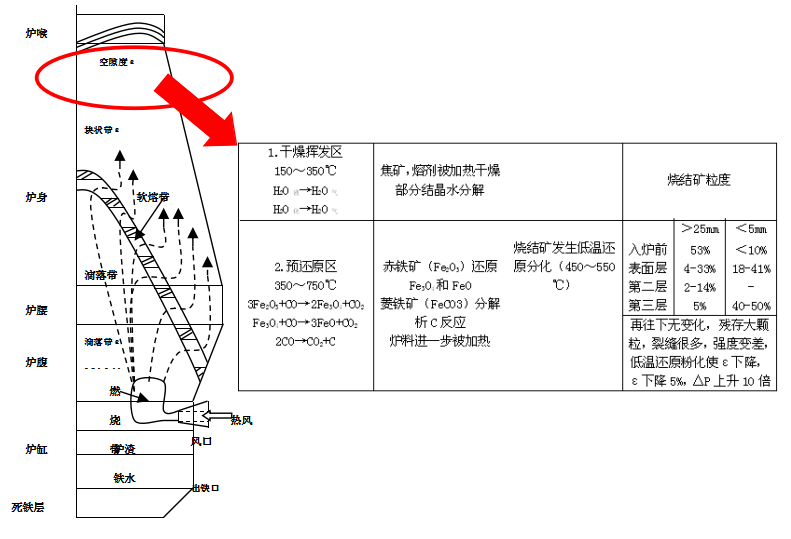

通過研究，我們認為按流體力學規律，應用煤氣透氣性阻力系數和爐腹煤氣量指數來確定爐腹煤氣量較為科學。 至于空隙度，在三個區域不完全相同： 塊狀帶：由焦炭層的εC和礦石層的εO加和組成，即礦石占的百分比×εO＋焦炭占的百分比×εC； 軟熔帶：完全由焦炭的εC決定，因?yàn)檐浫蹘?nèi)礦石軟熔，孔隙逐步堵塞而不透氣，在軟熔帶內透氣性的比例為軟熔層：礦石層：焦炭層＝1:4:52 滴落帶：由焦炭孔隙度和渣鐵滯留量決定，即εC-ht。 正常生產高爐三個帶的孔隙度示于圖 塊狀帶決定于爐料的粒度組成，粒度越均勻空隙度越大，而粒度組成中70%大粒與30%小粒的組成是空隙度最小。影響空隙度的還有燒結礦的低溫還原粉化，富塊礦的爆裂，它們都會產生粉末，填入燒結礦、塊礦的空隙而降低料柱空隙度。 軟熔帶是料層中阻力最大的部位，因?yàn)榈V石在這里軟熔。由固體轉變?yōu)橐后w，轉變過程中礦石層的空隙度由正常轉變?yōu)榱悖浫蹖油笟庑耘c焦炭層透氣性之比為軟熔帶是料層中阻力最大的部位，因?yàn)榈V石在這里軟熔。由固體轉變?yōu)橐后w，轉變過程中礦石層的空隙度由正常轉變?yōu)榱悖浫蹖油笟庑耘c焦炭層透氣性之比為1：52，所以軟熔帶的煤氣主要通過焦炭層（俗稱焦窗），△P/H還與軟熔帶層數n，軟熔層厚度h和軟熔帶寬度β有關。
從以上分析可以知道，無論是爐料空隙度，還是煤氣流速都與原燃料質量有關，所以必須重視原燃料生產和管理。高爐生產正常情況下，高爐順行穩定。突然任何參數不變，爐子出現異常，首先要考慮爐料發生了變化，特別空隙度變小，造成ΔP/H上升。這時要對爐料進行檢驗。我們經常告誡工長們，每天上班，在接班前應到料倉去巡視一番，觀察今天本班要吃的料的狀況，篩子的篩分效果如何，做到心中有數。 我國目前普遍現象是爐內壓差偏高，壓量關系緊張，其原因就是冶煉強度過高，煤氣流速過大，爐料空隙度過小，表現為焦炭平均粒度小，堆積密度大（過去低時0.45，一般0.5，現在低時0.55，一般在0.6），燒結礦10~5mm的過多，國外先進的10~0mm的9%~11%，平均10%,而我國10~5mm好的15~20%，差的40%以上，0~5mm的好的3%，差的5%以上。有的企業領導甚至要求燒結礦不用過篩，全部入爐以降低成本，這種做法是適得其反，這就是“不科學”煉鐵。 流體力學的規律是流體總是沿著阻力最小的通道流動，而高爐內爐料（實質是散料）分布是不均勻的，其空隙度也是不均勻的分布，在空隙度變小后，在某處被煤氣竄過就形成管道，煤氣流將小顆粒粉末帶走，管道越來越大，有可能形成惡性管道。操作者采取措施堵管道，將所有通道都堵死，就發生懸料，因此處理時要堵與疏同時并舉，即堵管道疏通其周邊，使煤氣流有通道。 2.4 如何確定燃料比和最低燃料比
中國鋼鐵生產的能源結構中煤占了主要部分70%，它用在高爐煉鐵上就是燃料消耗（焦炭＋煤粉）占了高爐煉鐵所需的能源的70～80%，所以低碳煉鐵的重點是降低燃料比，根據國際鋼鐵協會2006年公布的數據，高爐平均燃料比為543kg/t，德國486kg/t,中國臺灣488 kg/t，歐盟15國494 kg/t，南美洲496 kg/t，日本498 kg/t，韓國503 kg/t，北美510 kg/t，中國大陸555 kg/t，從總體上看中國平均燃料比高于國際平均水平，應該說中國燃料比實際比統計的要高，因?yàn)樵诮y(tǒng)計中一些企業報的是綜合燃料比，即將煤比乘了置換比，而且還有把焦丁認為是廢物利用，不計入燃料比，造成中國的實際燃料比低于統計值，實際中國燃料比（焦比＋煤比＋焦丁比）要高出國際水平50～80kg/t，個別的高出100kg/t，因此要實現低碳煉鐵，必須降低燃料比。 為正確評估生產的實際燃料比，這里要再重復真實燃料比的計算方法和奮斗目標的確定方法。 高爐煉鐵技術進步的重要?jiǎng)恿褪墙档蛧嶈F的碳素消耗，在煉鐵工藝原理和技術的發展過程中，研究最低碳比是個重要內容，它的依據就是冶煉過程的熱力學。從高爐冶煉過程來說，碳素消耗于：生鐵滲碳、直接還原耗碳、提供冶煉所需熱量耗碳。 2.5 冶煉噸鐵的碳消耗
在高爐冶煉的條件下，噸鐵的碳消耗有四個方向：生鐵滲碳Ce，少量元素還原(Si,Mn,P,Ti,V等)和脫硫耗碳CdSi,Mn,P,S…;鐵的直接還原耗碳CdFe和風口燃燒帶內燃燒碳C風。這個燃燒既形成間接還原的還原劑，同時放熱，滿足冶煉所需要的熱能。

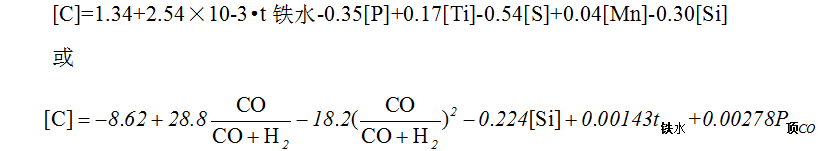

生鐵滲碳Ce 其量與生鐵成分和鐵水溫度的因素有關，可根據經驗式計算，也可通過化驗測定。
生產實踐表明，目前生鐵含碳在煉鋼生鐵中波動在4.5%~5.1%即45kg/t~51kg/t。

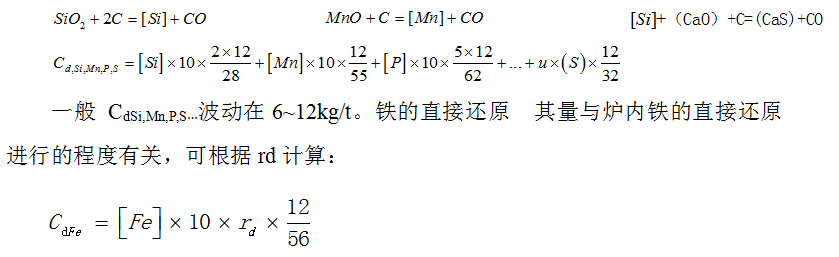

少量元素還原和脫S 其量與生鐵中Si，Mn，P，V，Ti等元素含量及噸鐵硫負荷有關，可通過化學反應式計算：
式中[Si],[Mn],[P],[S],[Ti]—鐵水中元素含量，%; CO,H2—爐頂煤氣中CO,H2含量，%; t鐵水—出鐵的鐵水溫度，℃; P頂CO—爐頂煤氣中CO分壓，KPa. 噸鐵風量V風可以通過物料平衡計算，也可通過儀表風量計算 V儀（1-α）/（ρ/60×24） α—漏風率,%;ρ—日產量，t/d 風中含氧量 不富氧（1-ψ）0.21+0.5ψ=0.21+0.29ψ 富氧 [(1-ψ)0.21+0.5ψ](1-A)+A·O2 ψ—大氣濕度，%；A—富氧率；O2—工業氧中氧含量； 根據以上4項碳的消耗就可以計算出噸鐵消耗碳量，然后除以燃料中的含碳量就可以得到燃料比。 噸鐵消耗碳量=Ce+Cd Si,Mn,P,S…+CdFe+C風 燃料比=噸鐵消耗碳量/燃料中含碳量 可用兩種方法來計算實際消耗的碳量，里斯特操作線法和C-rd法
