舒有武  李寶峰  武樹永

（太原鋼鐵集團煉鐵廠）

摘  要  分別對太鋼六高爐風口燃燒帶和塊狀帶煤氣流工作參數進行了計算，進一步對風口回旋區的形狀參數即最大深度，寬度，高度和體積等，塊狀帶徑向不同部位的煤氣流運動壓力損失進行了解析，局部透視了高爐爐內工況，有利于更好地指導高爐操作。

關鍵詞  風口燃燒帶  塊狀帶  煤氣流工況   運動壓力損失

高爐是一個復雜的高溫豎式逆流移動床反應器，它內部的爐料和煤氣流的相對運動是決定高爐穩定、高效運行的重要動力學問題。太鋼六高爐長期受全爐壓差高困擾，雖然通過監測和計算能對爐內局部煤氣流工作參數進行分析，但局限性仍較大，對煤氣流分布和運動仍認識不充分和透徹。為此，本文通過計算對風口燃燒帶的回旋區形狀參數，塊狀帶的煤氣流壓力運動損失分布進行了解析，可以幫助高爐操作者更好透視相關爐內工況，指導操作和爐況調整。

1  風口燃燒帶工況

1.1  計算公式

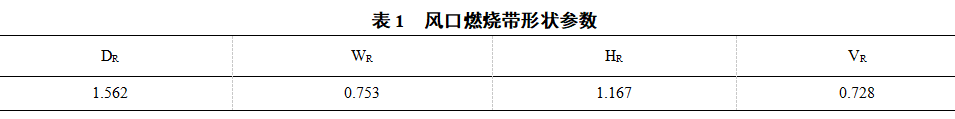

選用了高爐煉鐵生產技術手冊[1]中的部分公式，以對風口回旋區的形狀：最大深度、寬度、高度和體積等參數進行了計算。

1.2  參數現狀

BV：6100m3/min   O2：26000m3/h   BT：1210℃  BH:5g/m3  加濕：4.5t/h  TP：220kPa  BP：405kPa   風口平均直徑：0.124m  工作風口個數：38個   料線：1.4m

礦石綜合品位：62%   噴煤量: 60t/h 焦比：362kg/t   燃料比：510kg/t

爐料結構：65%燒結+35%酸性球團   焦炭密度：0.53 kg/m3  焦炭粒徑：0.052m

1.3  計算解析

高爐風口燃燒帶回旋區是高爐穩定操作不可缺少的重要反應區，其形狀對高爐下部氣流、爐缸活躍程度及爐料下降影響很大，其尺寸大小將直接影響高爐下部煤氣的分布、上部爐料的均衡下降以及整個高爐內的傳熱傳質過程。

風口回旋區也是高爐煤氣的發源地，決定著爐內煤氣流一次分布。回旋區內焦炭的運動是在氣、固、液三相的相對運動中進行的，由焦炭與煤氣的運動和焦炭的燃燒疊加而成，是物理運動與化學反應的耦合結果，在復雜的交互作用下進行著一系列質量、動量和熱量的傳遞。從上述公式（1）可以得知，風口回旋區的大小與煤氣量成正比，與煤氣溫度成正比，與焦炭粒徑成反比，欲使回旋區空腔長度向爐內延伸，必須提高風量和風溫，減小焦炭粒徑等，但這些參數又影響著透氣性等，因此選擇參數時必須兼顧與統一。

太鋼六高爐爐缸直徑為14.2m，風口小套深入爐內長度為0.368m，通過計算可以得出爐缸橫截面上風口回旋區有效面積與爐缸面積比值n=0.469，而大高爐為了保證爐缸有足夠透氣性和活躍性，n值在0.5-0.6為宜。因此可知六高爐下部回旋區面積占爐缸面積的比例目前偏小，導致爐缸橫截面有效通過面積過小，進風通道小而窄，故下部壓差居高不下，繼而入爐風量嚴重偏低，又加劇了軟熔帶根部下移和加厚，進一步使下部通道縮小，壓差矛盾加劇。

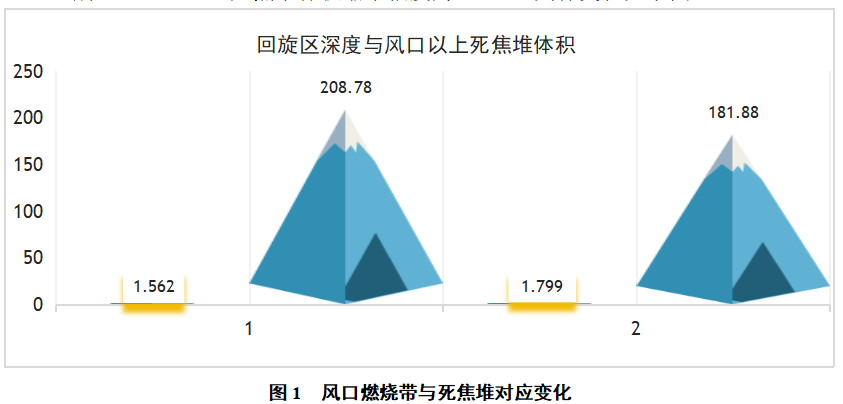

通過測算，在保證其他參數不變條件下，維持高爐風量BV：6900 m3/min，O2：30000m3/h時能使n值達到0.52，能使風口中心線以上死焦堆高度Hc由6.5m降至6.18m，風口中心線以上死焦堆體積Vc由208.78m3減至181.88 m3，死焦堆體積縮小幅度為12.9%，具體變化如下圖。

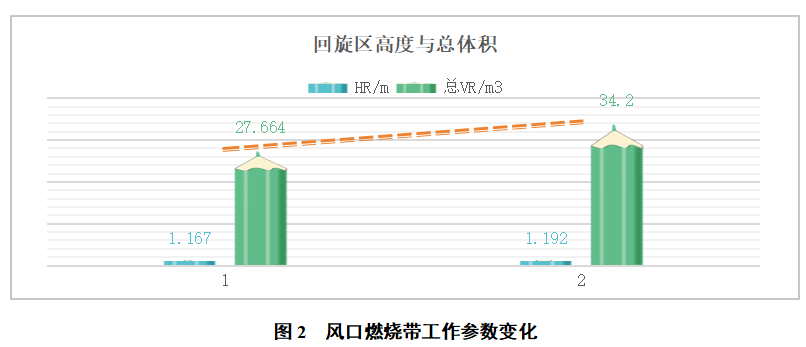

改善爐內透氣性和降低風壓，關鍵在于提高徑向有效通過面積和縱向有效體積容量。通過增加風量，提高鼓風動能可以增大回旋區面積，擴大進風有效通道，回旋區高度HR由1.167 m增加到1.192 m，回旋區高度增加了2.14%。在其他參數不變條件下，料層高度和下料過程會對回旋區回旋區高度有一定影響，但影響不大[2]。回旋區總體積VR也由27.664m3增加到34.2m3，風口回旋區體積增加幅度為23.63%。而有效體積容量包括回旋區工作體積和料柱空隙體積。風口燃燒帶的向內延伸，回旋區體積增大，可以增大高爐的有效體積容量，改善風口帶透氣性，緩解下部風壓高的矛盾。

2  塊狀帶煤氣流工況

塊狀帶的原燃料物理特性、布料制度和布料方式?jīng)Q定著高爐徑向的礦焦比，而對塊狀帶而言在假定小于5mm粉末因子影響不變條件下，對透氣性起著決定性作用的就是礦焦比，它顯著影響著煤氣流的第三次分布。

2.1  靜壓分布

六高爐爐身上共設5層靜壓檢測（標高17.952 m、19.360 m、21.352 m、25.096 m、29.504 m），每層4個檢測點（方位81°、171°、261°、351°）共20個靜壓孔。爐身靜壓開孔的鉆頭直徑分為兩種，分別為φ80、φ63，開孔深度對應為395mm和763mm（靜壓法蘭盤外表面至爐內的深度）。目前每層的靜壓測量平均值如圖3所示。圖中曲線為推移平均趨勢線。風口—17m靜壓值陡降，說明此處為壓力損失集中處，可以判斷該區間應為軟熔帶根部形成位置。

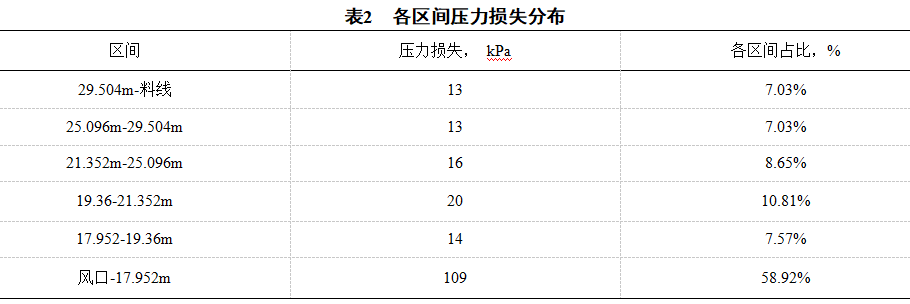

根據相關資料[3]表明，軟熔帶透氣性約為焦炭的1/52，煤氣流第二次分布只能在軟熔層的焦窗層中穿行做之字形運動，煤氣流的60-80%的壓力損失集中在這一區域。表2為六高爐爐身縱向料線—靜壓層—風口各區間壓力損失的分布，從表中可得知19m—風口的壓力損失占比為66.49%，故可判斷六高爐軟熔帶完全在這一區間，從而我們將這一區間以上部分即19m—料線這段區間視為塊狀帶，塊狀帶總壓力損失為62 kPa，損失比例為33.51%。

2.2  邊界條件

六高爐目前采用中心加焦模式，中心焦比例為13.8%，煤氣流在自我調控作用下總會往孔隙率最大透氣性最好的區域流動，在現有中心加焦模式下這種現象尤其明顯。我們假定塊狀帶中心處完全為大塊焦炭無礦石，邊緣和中間環帶處為全部燒結和球團與剩余的焦炭自由混合，混合料按照布料制度進行分配。

2.3  計算解析

煤氣流壓力損失可根據厄根公式[4]計算，由于高爐內塊狀帶煤氣流分布偏向于紊流狀態，可忽略摩擦壓力損失，直接采用運動壓力損失。即公式（6）的后面一部分。

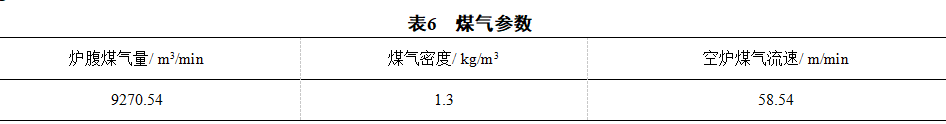

2.3.1  爐料及煤氣特性

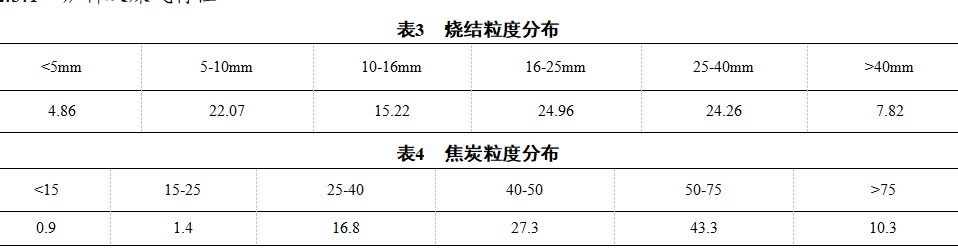

通過計算可知燒結礦等比表面積粒徑為12.07mm，焦炭等比表面積粒徑為46.65mm，球團等比表面積粒徑為12mm。取燒結礦的形狀系數為0.65，球團礦形狀系數為0.92，焦炭形狀系數為0.72，則綜合爐料的質量分?jǐn)?shù)加權平均形狀系數為0.74，比表面積粒徑為13.94mm。

由于燒結礦的低溫還原粉化，球團礦的還原膨脹，焦炭的受重壓縮的變化，塊狀帶下部爐料會出現體積收縮，根據經驗及資料[1]，在邊緣處及環帶處焦比為315 kg/t，可推出綜合爐料堆密度為1.717 kg/m3 ，也可更方便地采取實測高爐綜合爐料的堆積密度，而視密度根據質量分?jǐn)?shù)加權平均為3.139 kg/m3，則計算該處爐料綜合孔隙率?為0.454。

2.3.2.1  運動壓損分析

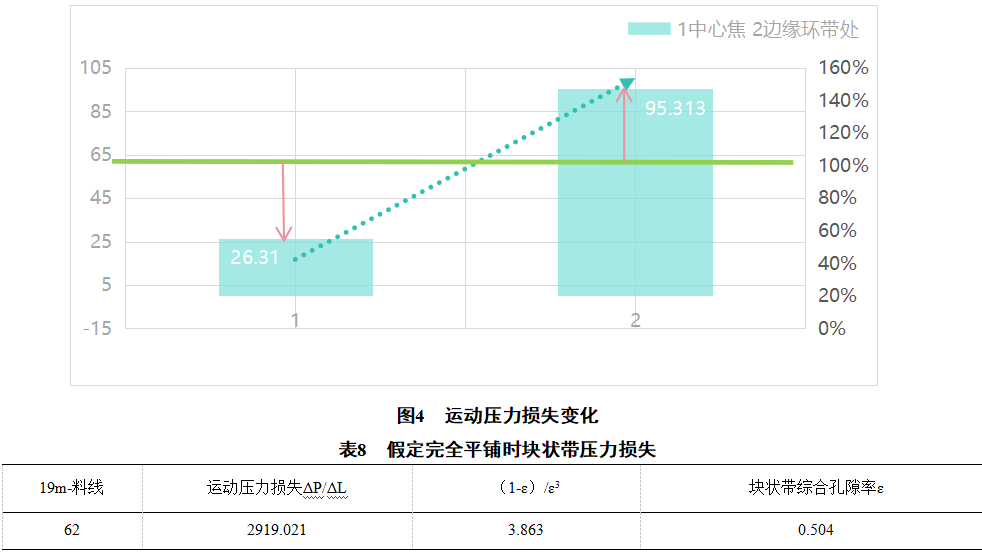

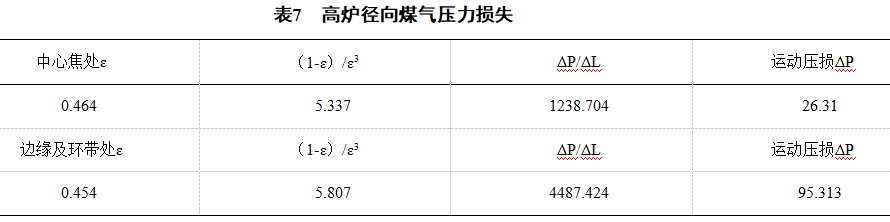

由靜壓數據可知，目前六高爐19m-料線平均總壓損為62 KPa，而通過厄根公式計算可得徑向處運動壓力損失，中心焦處壓損為26.31 KPa，邊緣及環帶處壓損為95.313 KPa，中心焦處壓損減小幅度為57.56%，邊緣及環帶處壓損增加幅度為53.73%，中心加焦保證了煤氣流主通道，確實對改善上部塊狀帶透氣性有益。

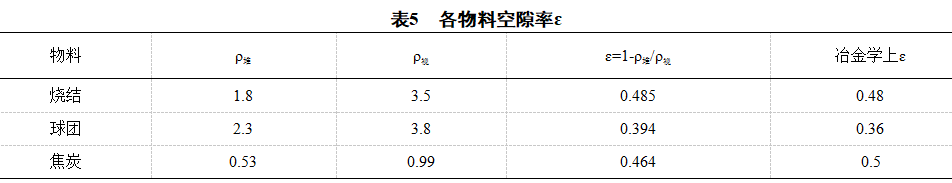

也可假定無中心焦?fàn)t料按裝料制度完全平鋪，塊狀帶煤氣流運動壓力壓損維持62KPa的情況下，反算出綜合爐料的空隙率?為0.504，將其與表5對比，我們可知這個結果是偏高，不可接受的。這說明取消中心焦后煤氣流運動壓損肯定會升高，假如維持綜合爐料空隙率?在0.482，則19m-料線區間內壓損將增加至74 KPa。

3  結語

（1）通過對風口燃燒帶計算解析，表明太鋼六高爐在目前參數狀況下，風口回旋區長度及體積偏小，n值僅為0.47時，當保持BV：6900 m3/min，O2：30000m3/h時能使n值達到0.52，風口以上死焦堆體積能減少12.9%，大幅增加下部進風通道，改善透氣性。

（2）通過對塊狀帶煤氣流計算解析，在塊狀帶綜合壓力損失為62 kPa時，煤氣流的運動壓力損失在中心焦處減小幅度為57.56%，在邊緣及環帶處增加幅度為53.73%。

（3）通過厄根公式及靜壓數據，可以反算出爐內綜合孔隙率，有利于對原料特性和煤氣狀態進行監測，進而指導上部調節等。

4  參考文獻

[1]周傳典.高爐煉鐵生產技術手冊[M].北京:冶金工業出版社，2005年.

[2]曾華峰.攀鋼2000m3高爐風口回旋區特性的研究[D].重慶大學；2007年.

[3] 朱仁良.寶鋼大型高爐操作與管理.北京:冶金工業出版社[M].2015年.

[4] 吳勝利，王筱留，等.鋼鐵冶金學（煉鐵部分）[M].北京:冶金工業出版社，2021年.
