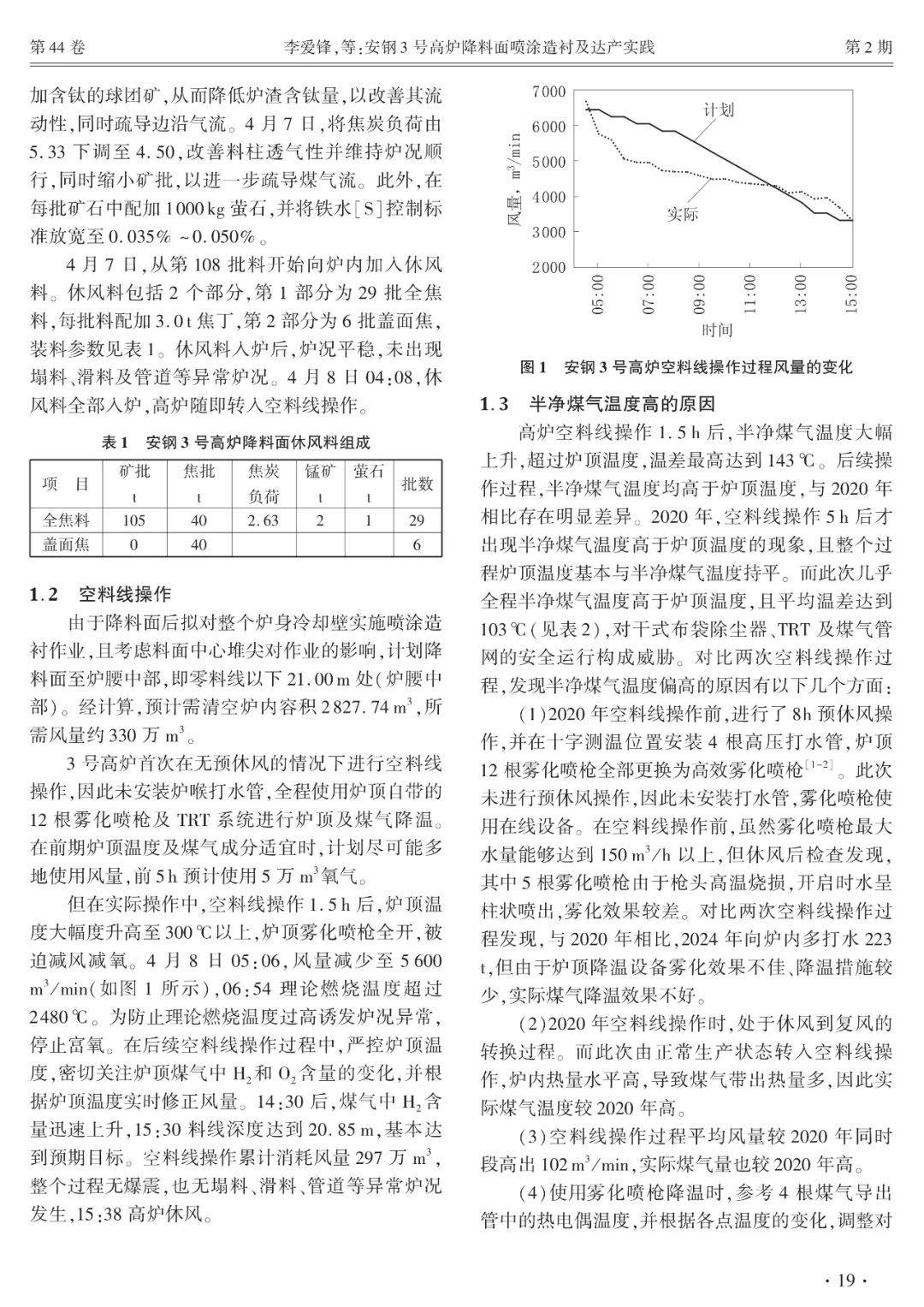

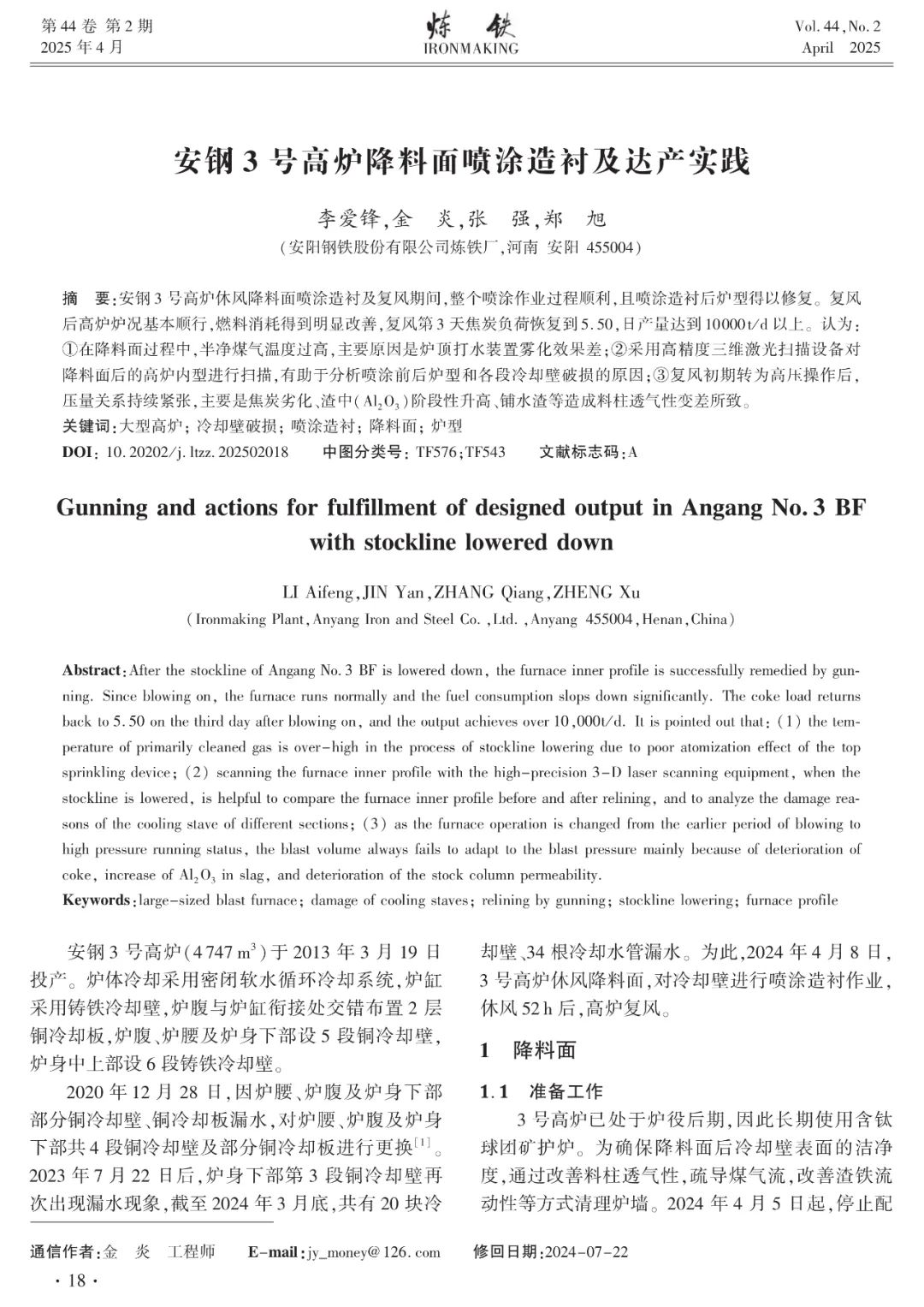

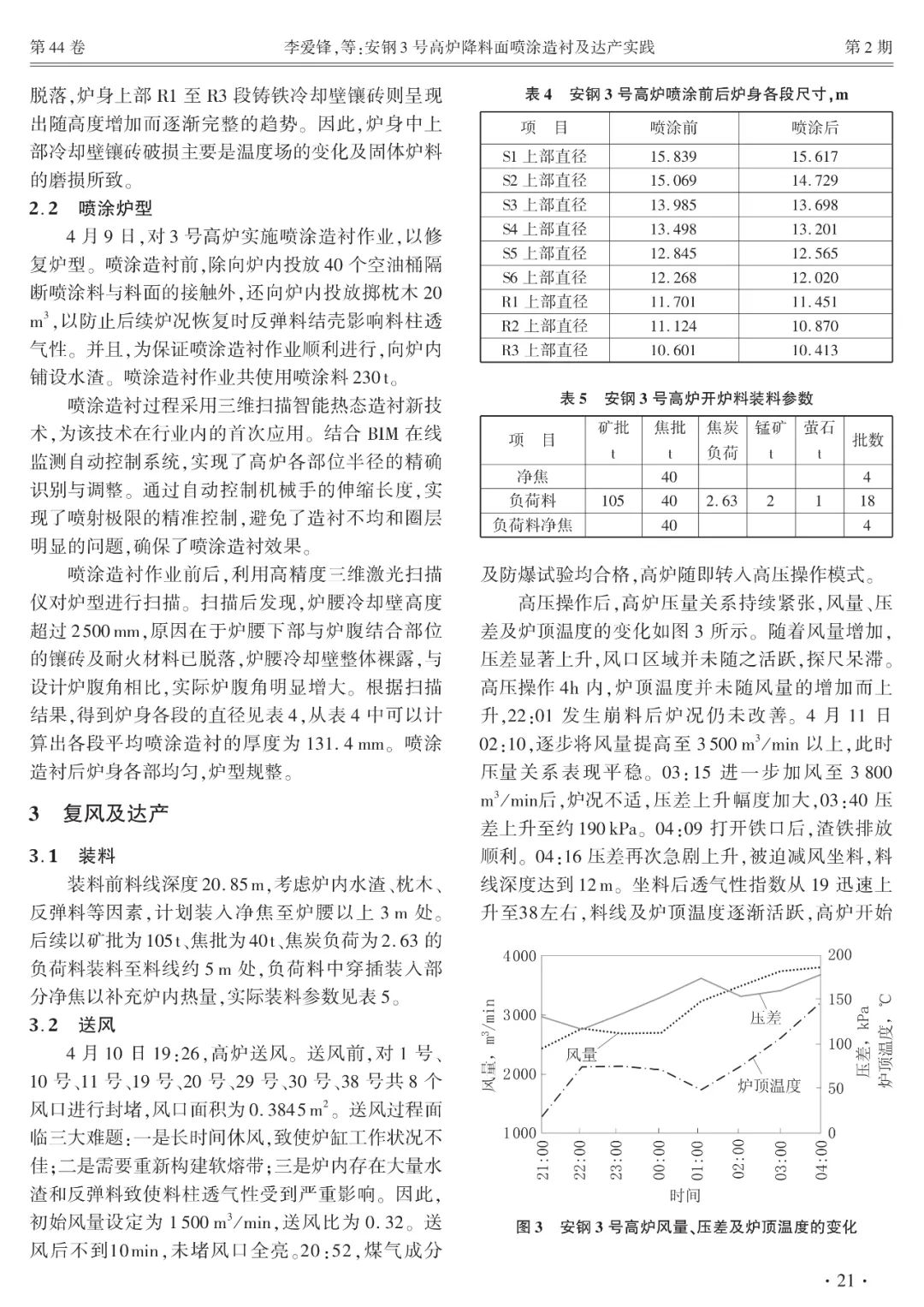

摘  要：安鋼3號高爐休風降料面噴涂造襯及復風期間，整個噴涂作業過程順利，且噴涂造襯后爐型得以修復。復風后高爐爐況基本順行，燃料消耗得到明顯改善，復風第3天焦炭負荷恢復到5.50，日產量達到10000t/d以上。認為：①在降料面過程中，半凈煤氣溫度過高，主要原因是爐頂打水裝置霧化效果差；②采用高精度三維激光掃描設備對降料面后的高爐內型進行掃描，有助于分析噴涂前后爐型和各段冷卻壁破損的原因；③復風初期轉為高壓操作后，壓量關系持續緊張，主要是焦炭劣化、渣中（Al2O3）階段性升高、鋪水渣等造成料柱透氣性變差所致。

關鍵詞：大型高爐；冷卻壁破損；噴涂造襯；降料面；爐型
