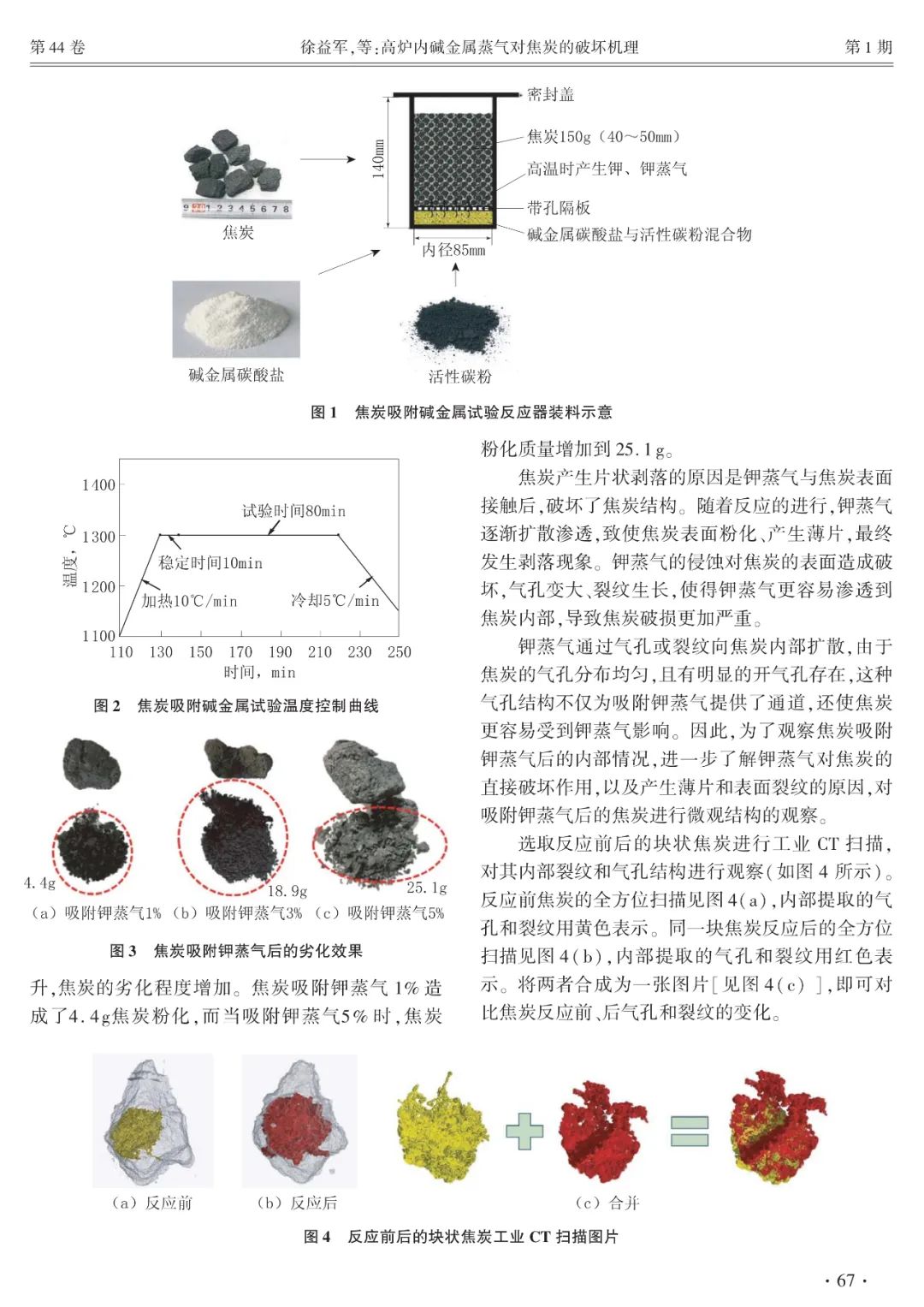

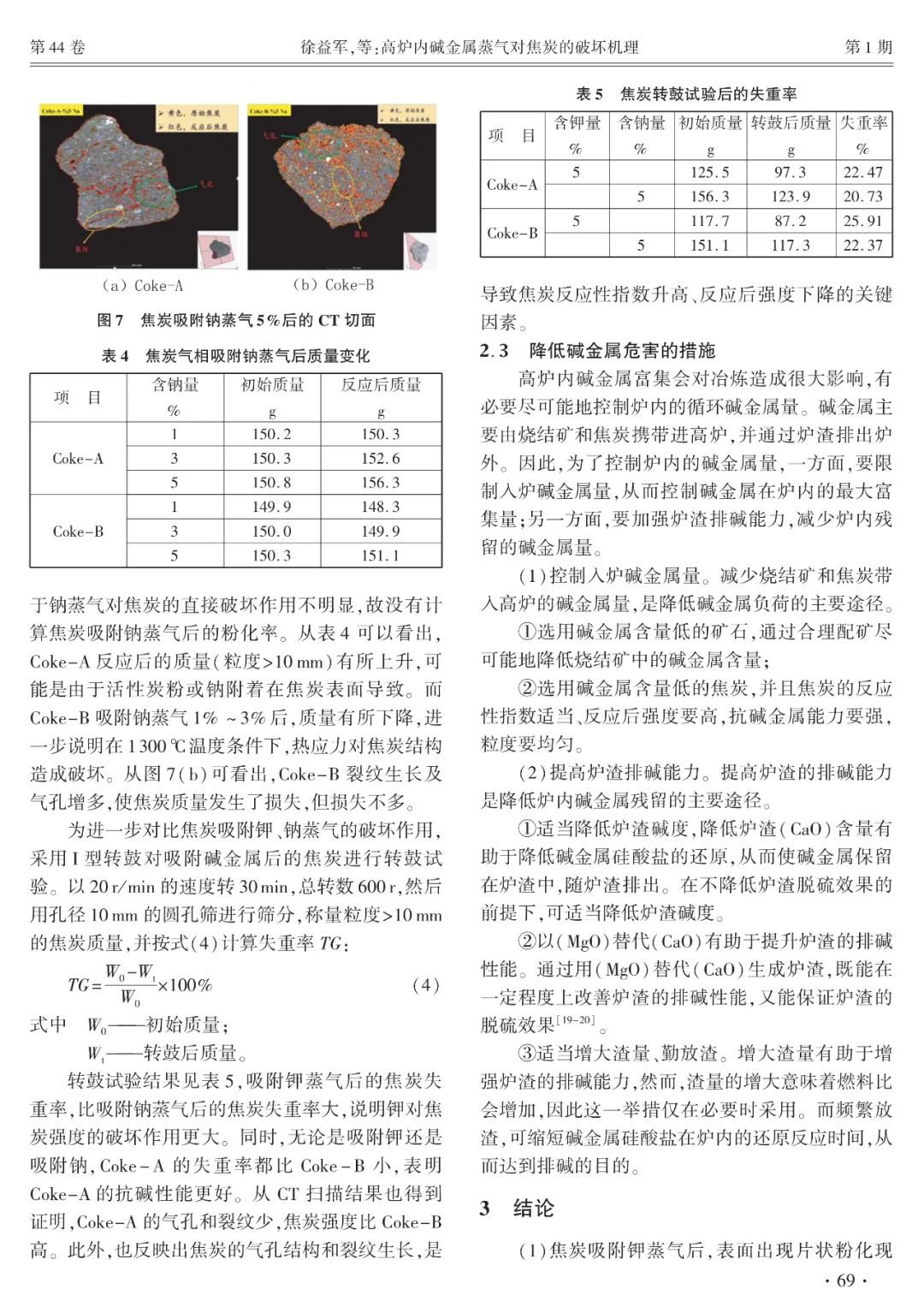

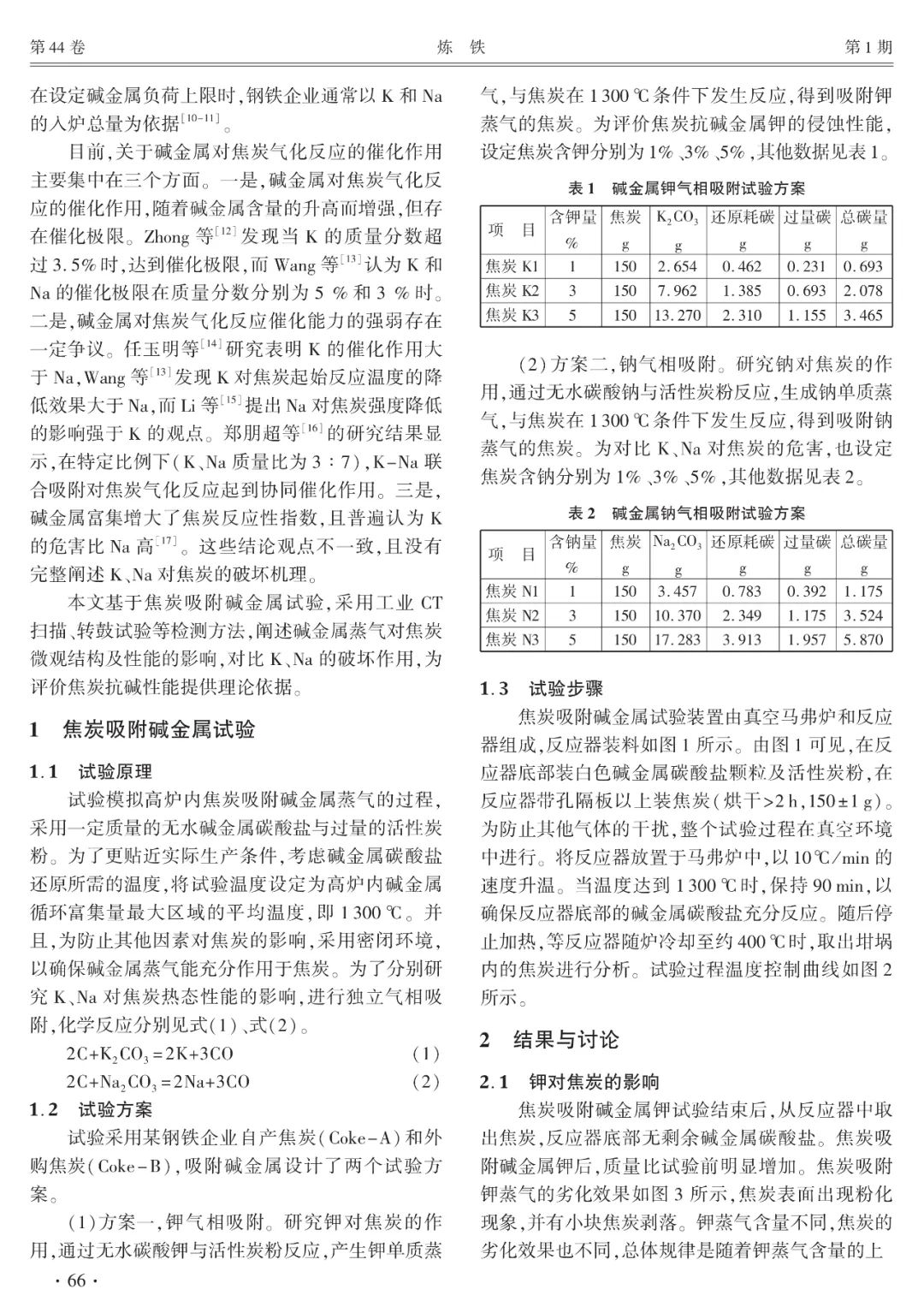

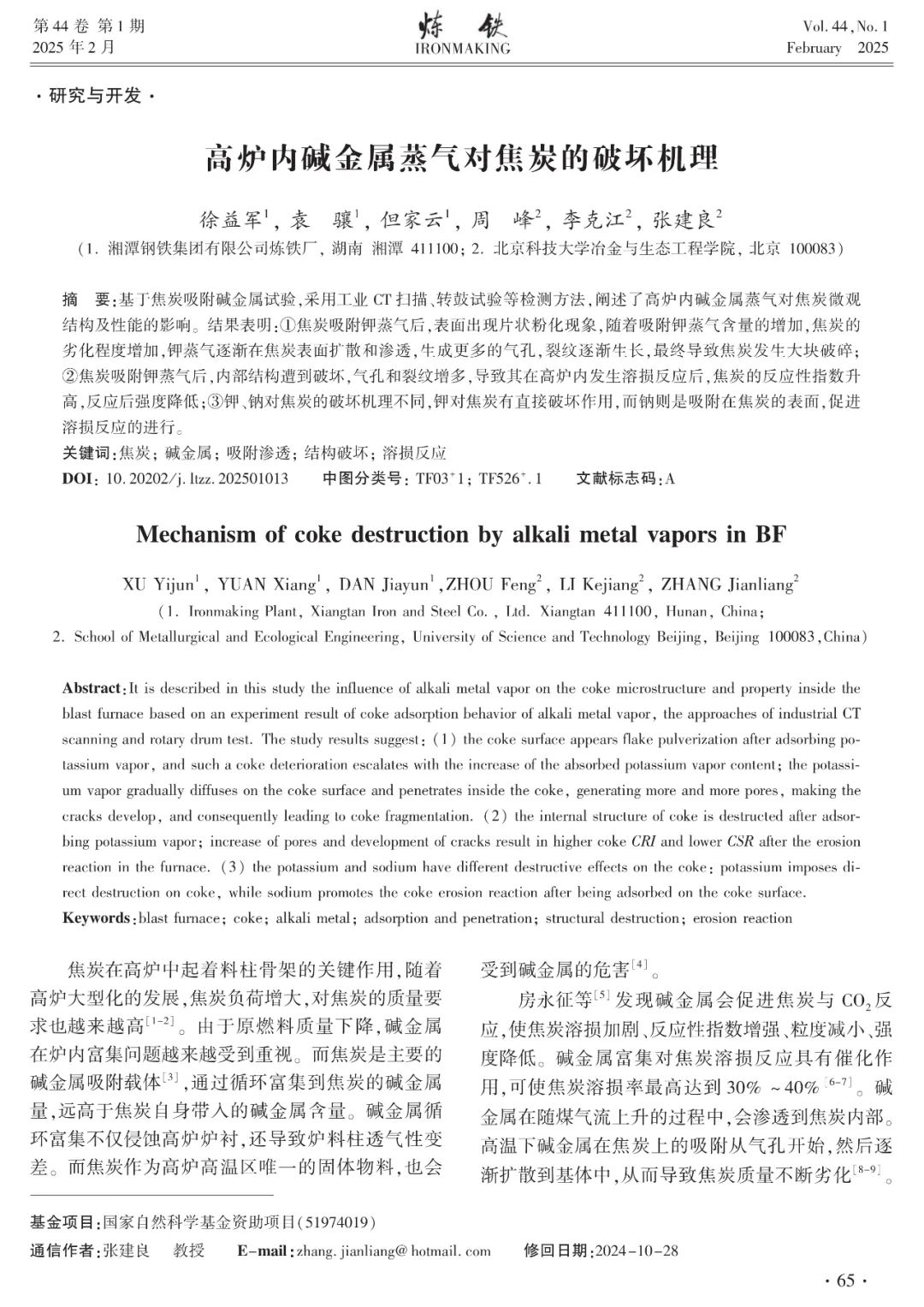

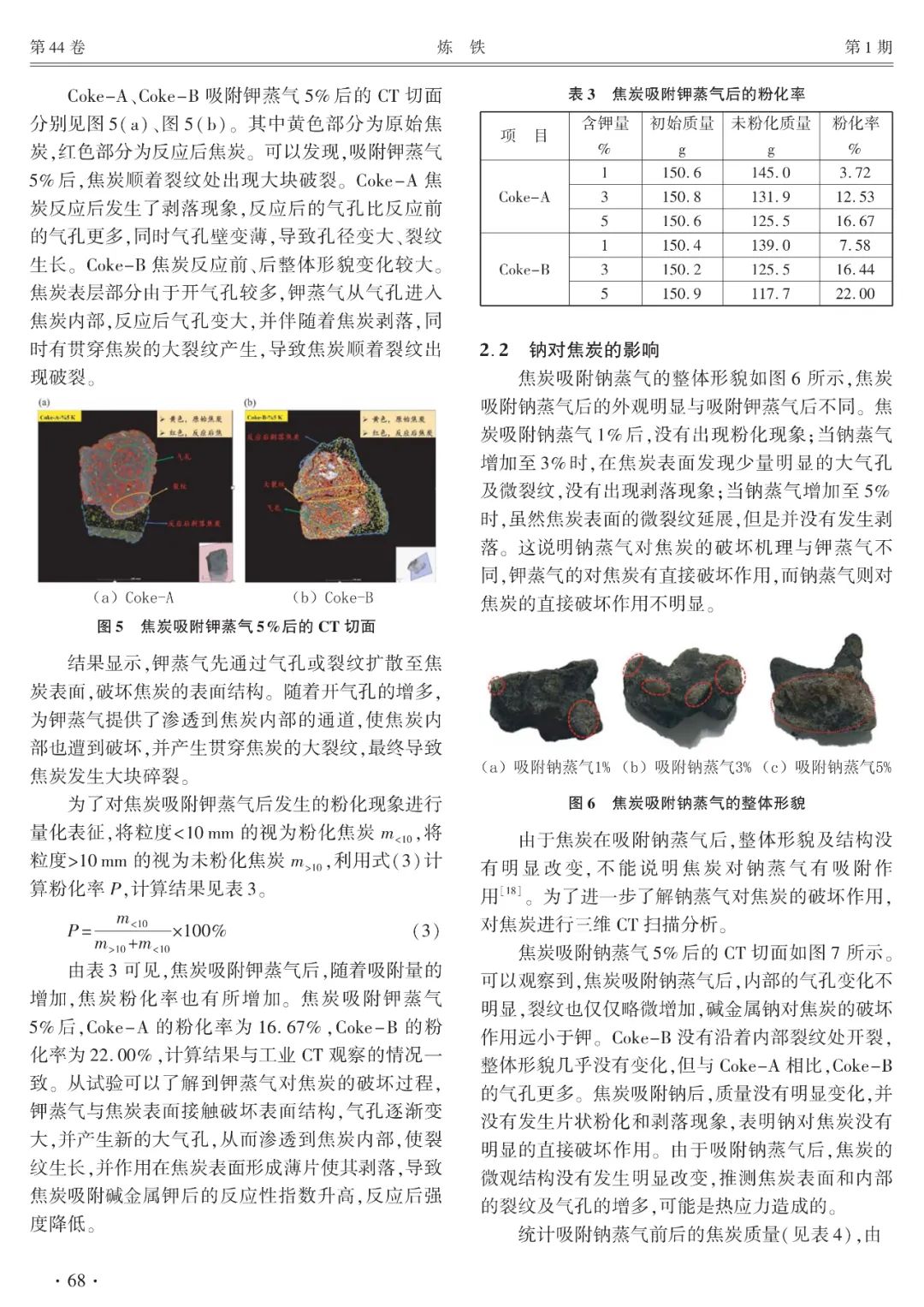

摘  要：基于焦炭吸附堿金屬試驗，采用工業CT掃描、轉鼓試驗等檢測方法，闡述了高爐內堿金屬蒸氣對焦炭微觀結構及性能的影響。結果表明：①焦炭吸附鉀蒸氣后，表面出現片狀粉化現象，隨著吸附鉀蒸氣含量的增加，焦炭的劣化程度增加，鉀蒸氣逐漸在焦炭表面擴散和滲透，生成更多的氣孔，裂紋逐漸生長，最終導致焦炭發生大塊破碎；②焦炭吸附鉀蒸氣后，內部結構遭到破壞，氣孔和裂紋增多，導致其在高爐內發生溶損反應后，焦炭的反應性指數升高，反應后強度降低；③鉀、鈉對焦炭的破壞機理不同，鉀對焦炭有直接破壞作用，而鈉則是吸附在焦炭的表面，促進溶損反應的進行。

關鍵詞：焦炭；堿金屬；吸附滲透；結構破壞；溶損反應
