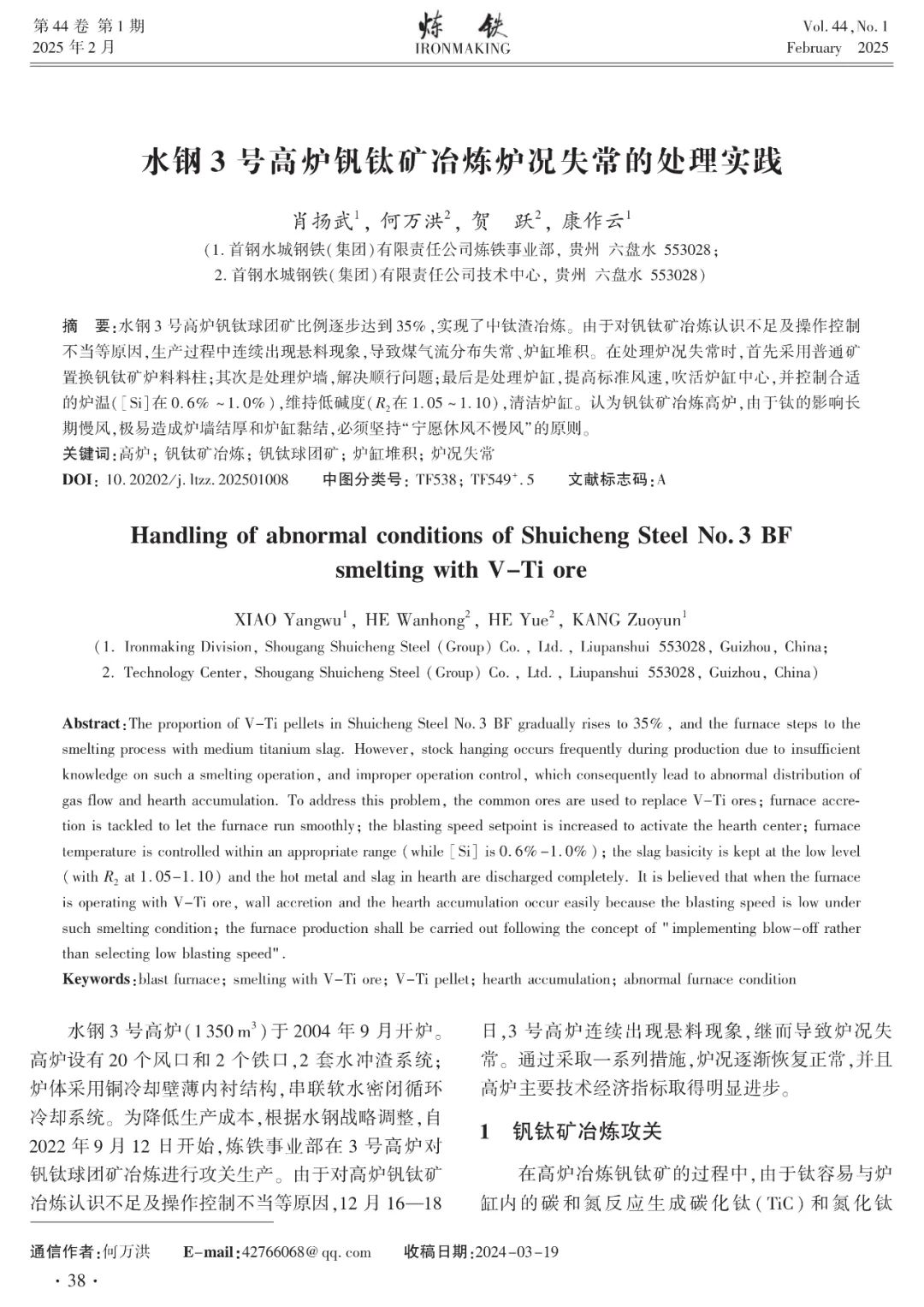

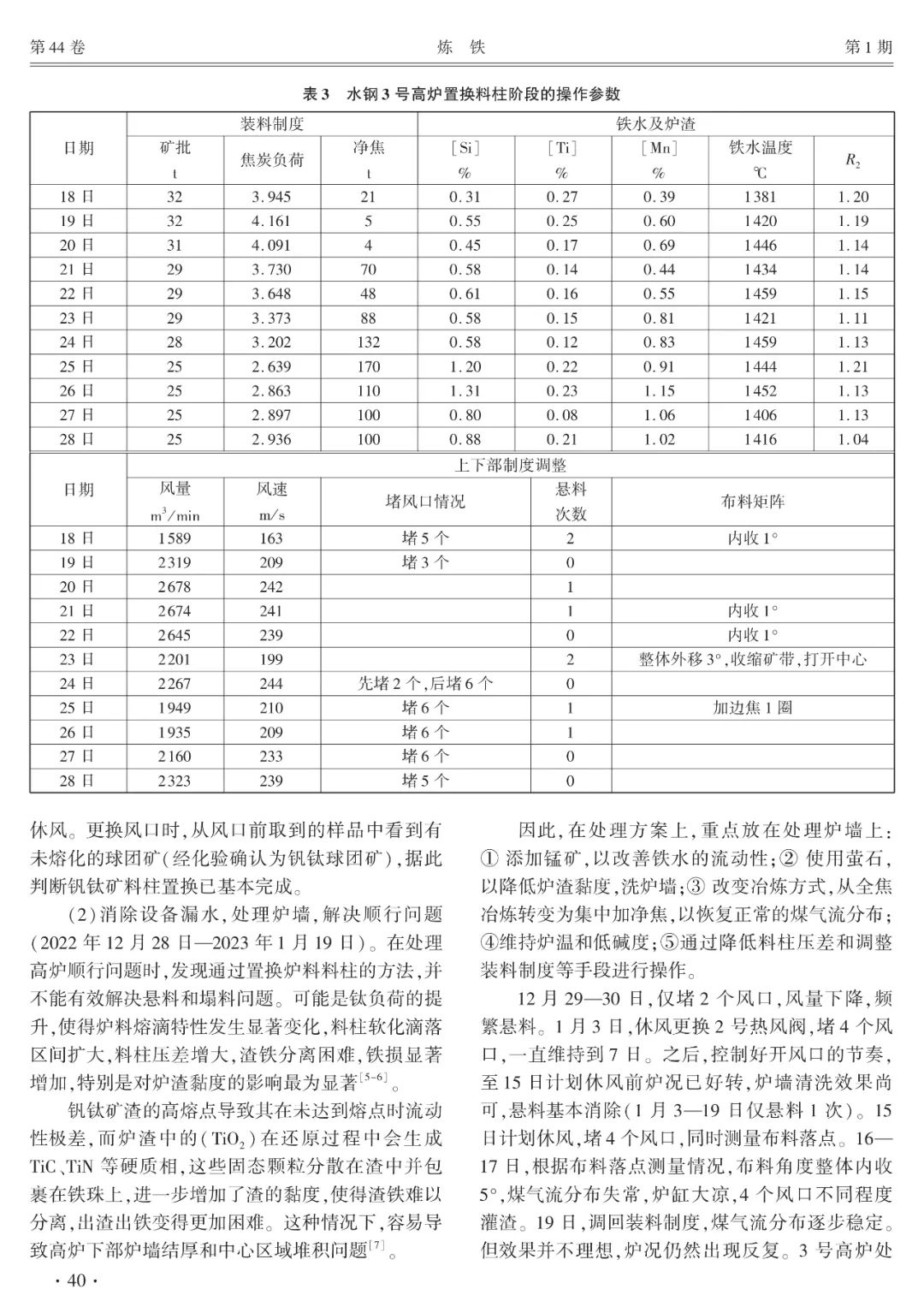

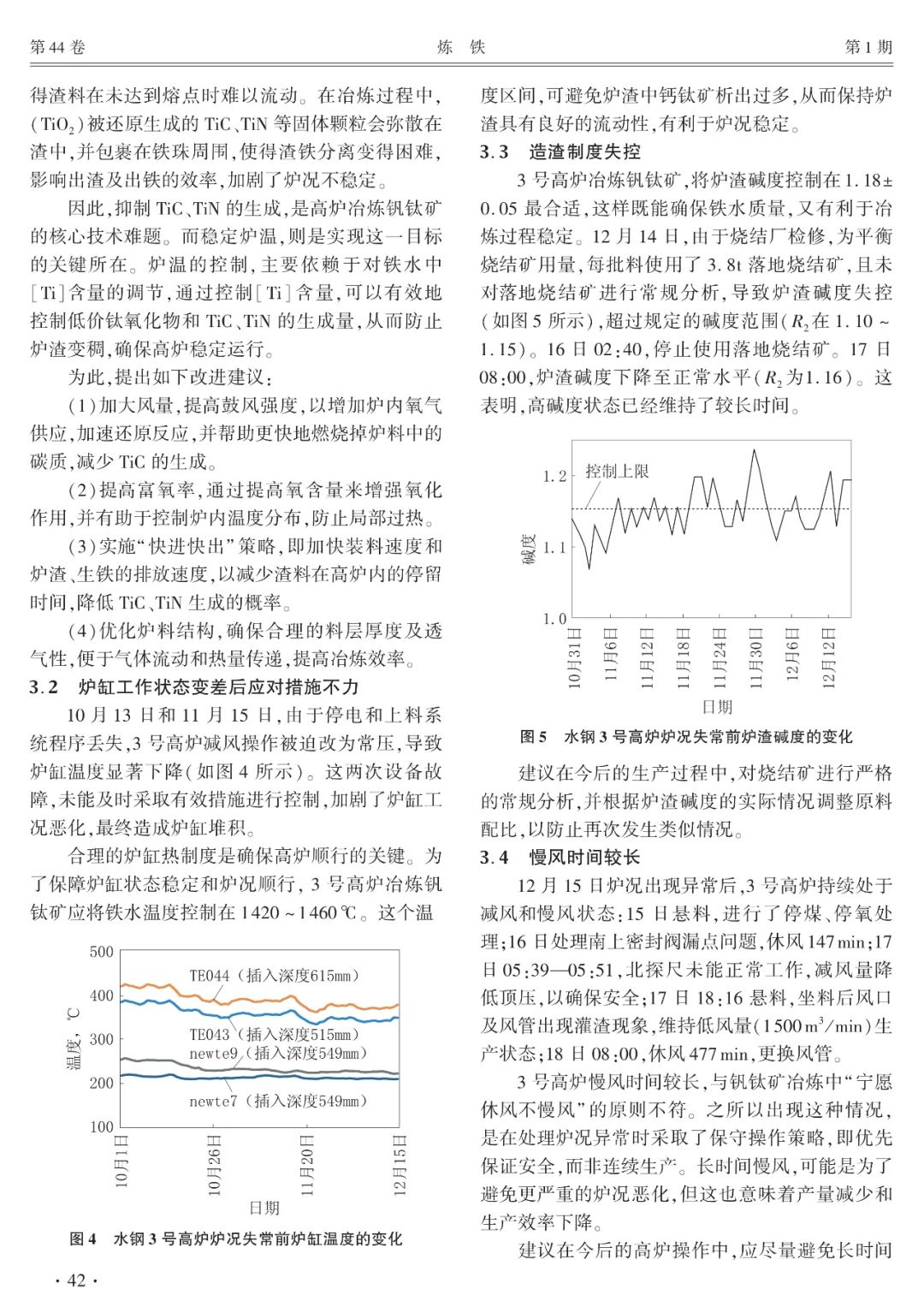

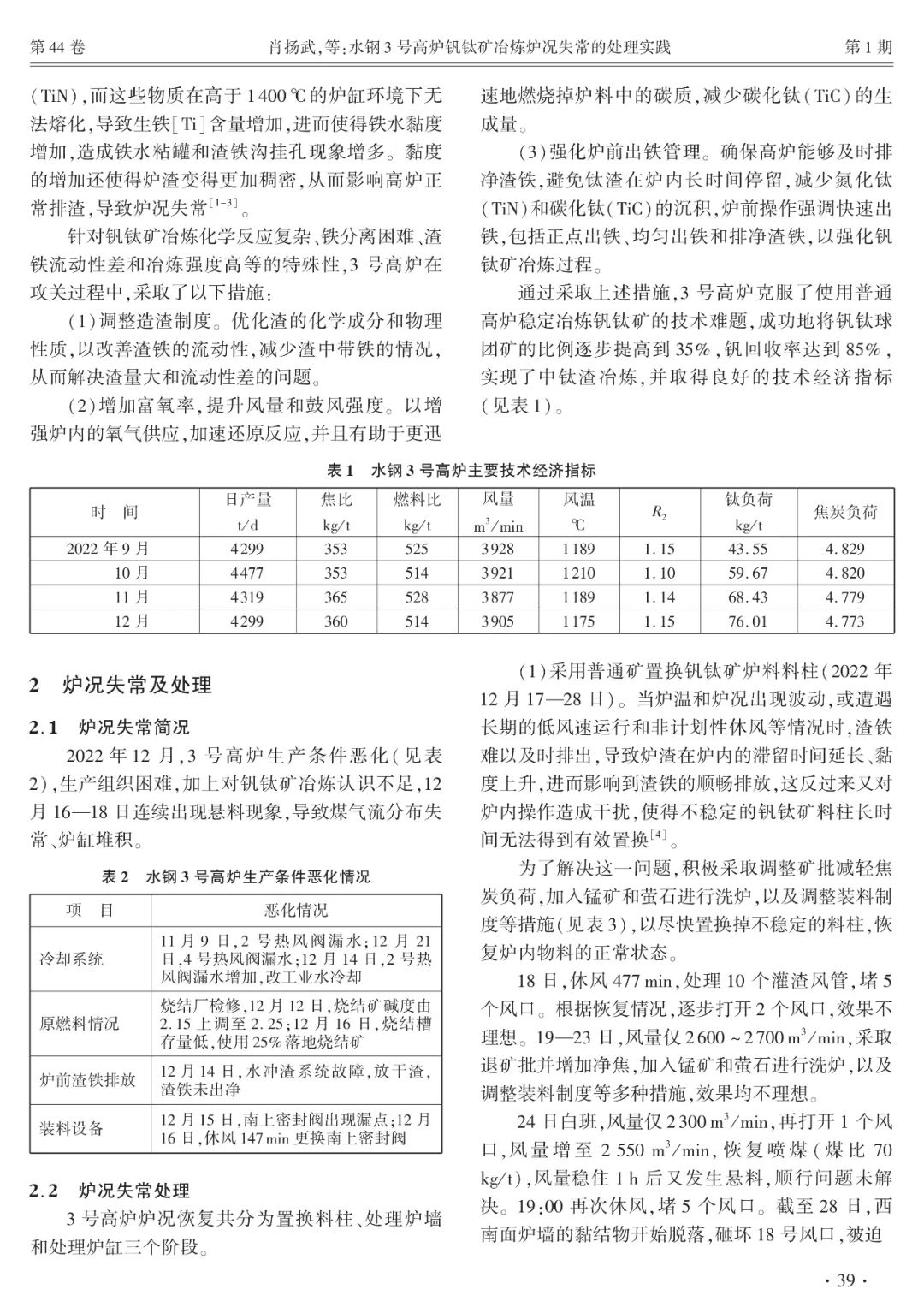

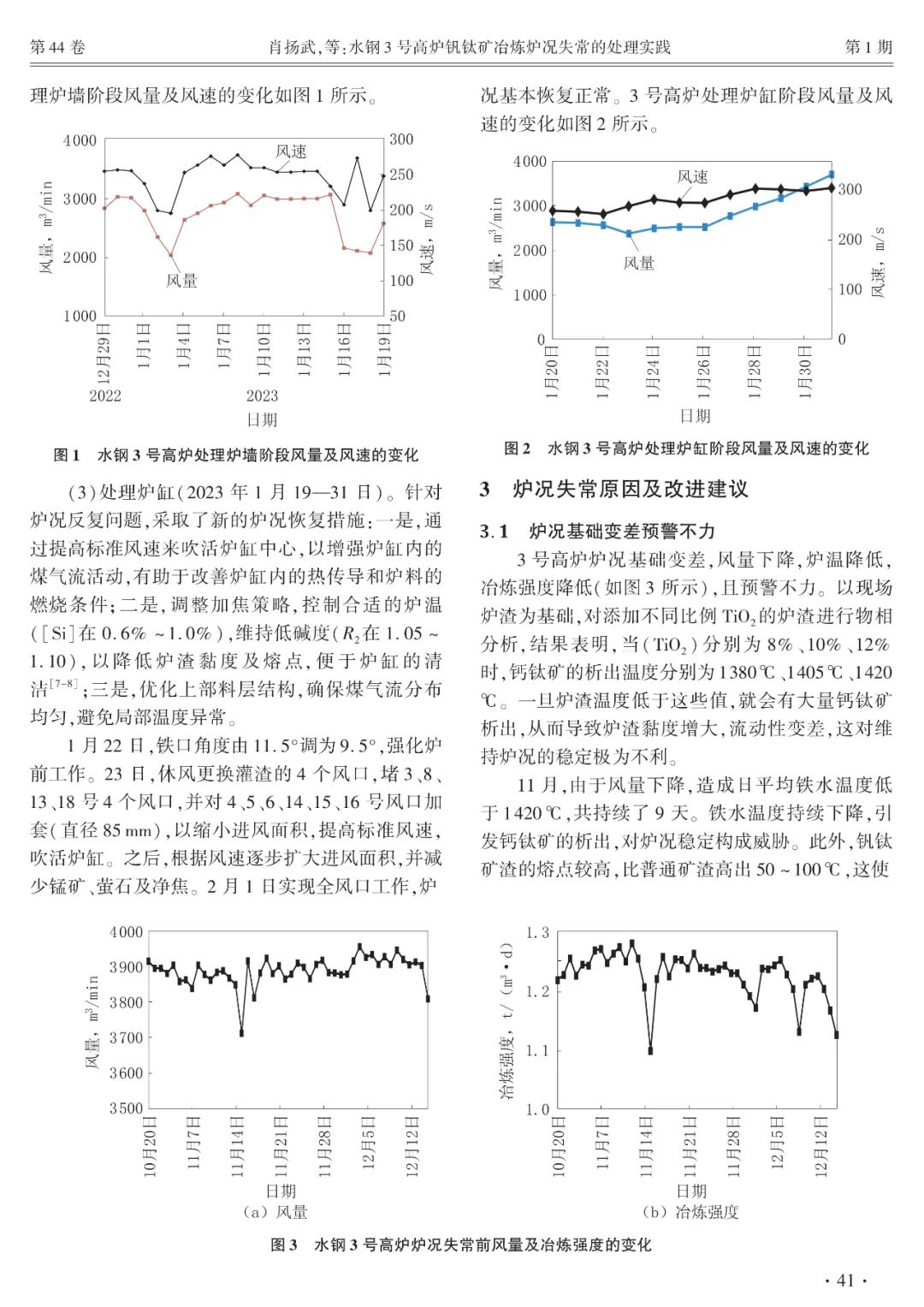

-
水鋼3號高爐釩鈦礦冶煉爐況失常的處理實踐 肖揚武1， 何萬洪2， 賀 躍2， 康作云1 (1.首鋼水城鋼鐵（集團）有限責任公司煉鐵事業部， 貴州 六盤水 553028；2.首鋼水城鋼鐵（集團）有限責任公司技術中心， 貴州 六盤水 553028) 摘 要：水鋼3號高爐釩鈦球團礦比例逐步達到35%，實現了中鈦渣冶煉。由于對釩鈦礦冶煉認識不足及操作控制不當等原因，生產過程中連續出現懸料現象，導致煤氣流分布失常、爐缸堆積。在處理爐況失常時，首先采用普通礦置換釩鈦礦爐料料柱；其次是處理爐墻，解決順行問題；最后是處理爐缸，提高標準風速，吹活爐缸中心，并控制合適的爐溫（[Si]在0.6%~1.0%），維持低堿度(R2在1.05~1.10），清潔爐缸。認為釩鈦礦冶煉高爐，由于鈦的影響長期慢風，極易造成爐墻結厚和爐缸黏結，必須堅持“寧愿休風不慢風”的原則。
關鍵詞：高爐；釩鈦礦冶煉；釩鈦球團礦；爐缸堆積；爐況失常
(責任編輯：zgltw)
